Jetson Nano

  • 젯슨 나노에 필요한 부품들을 장착

  • 중간판과 젯슨 나노 결합

필요 부품

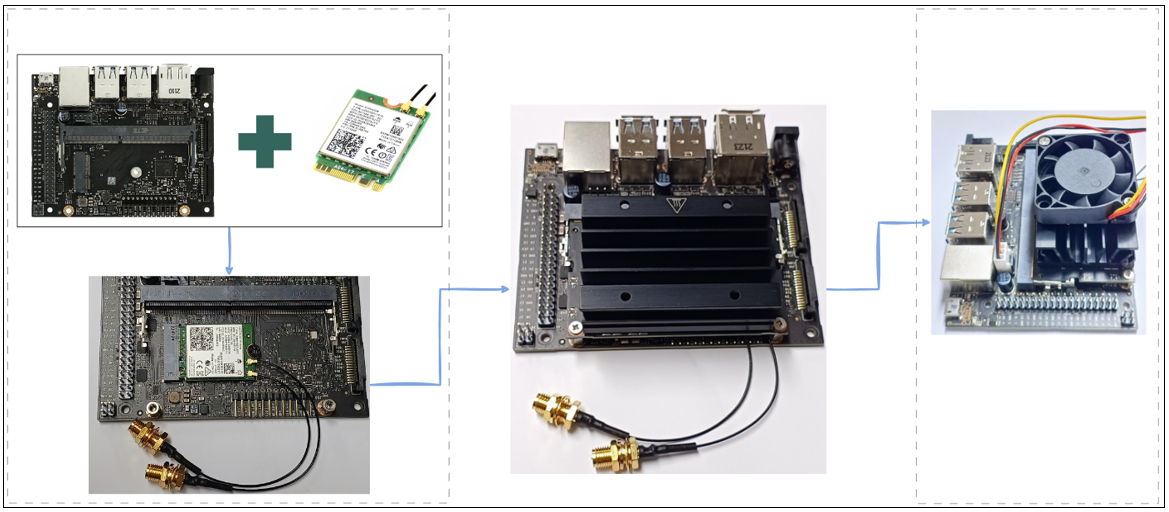

젯슨 나노 무선랜, 팬 장착

  • 무선랜을 먼저 장착 후 Fan을 장착합니다.

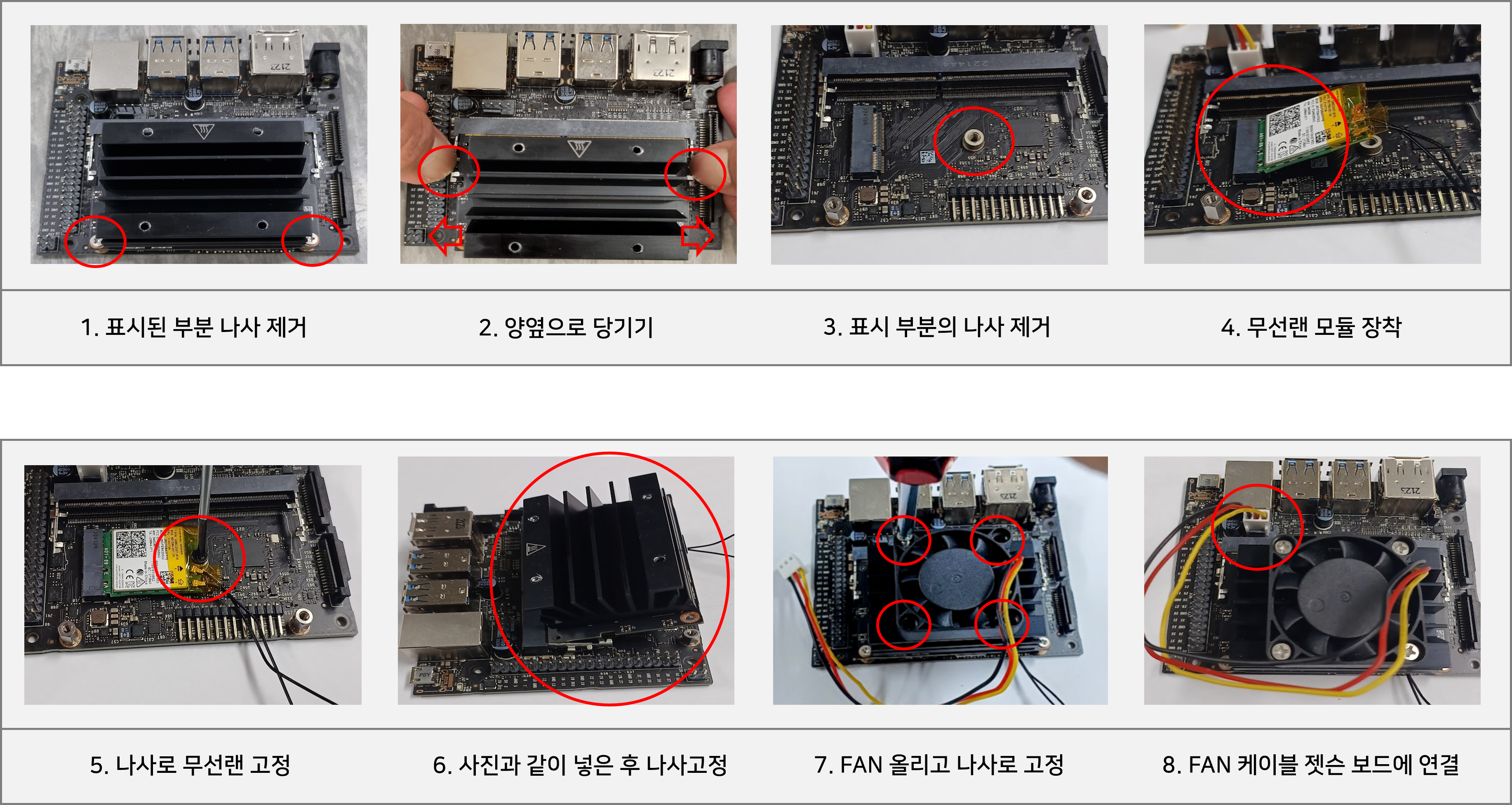

  • 조립 순서

    • 젯슨 나노의 방열판 나사 제거

    • 양 옆으로 당겨 방열판 제거

    • 표시 부분 나사 제거 후 무선랜 모듈 장착, 다시 나사로 무선랜 고정

    • 방열판 장착 후 나사로 고정

    • Fan 방열판 위로 올리고 나사로 고정 후 케이블을 젯슨 보드와 연결

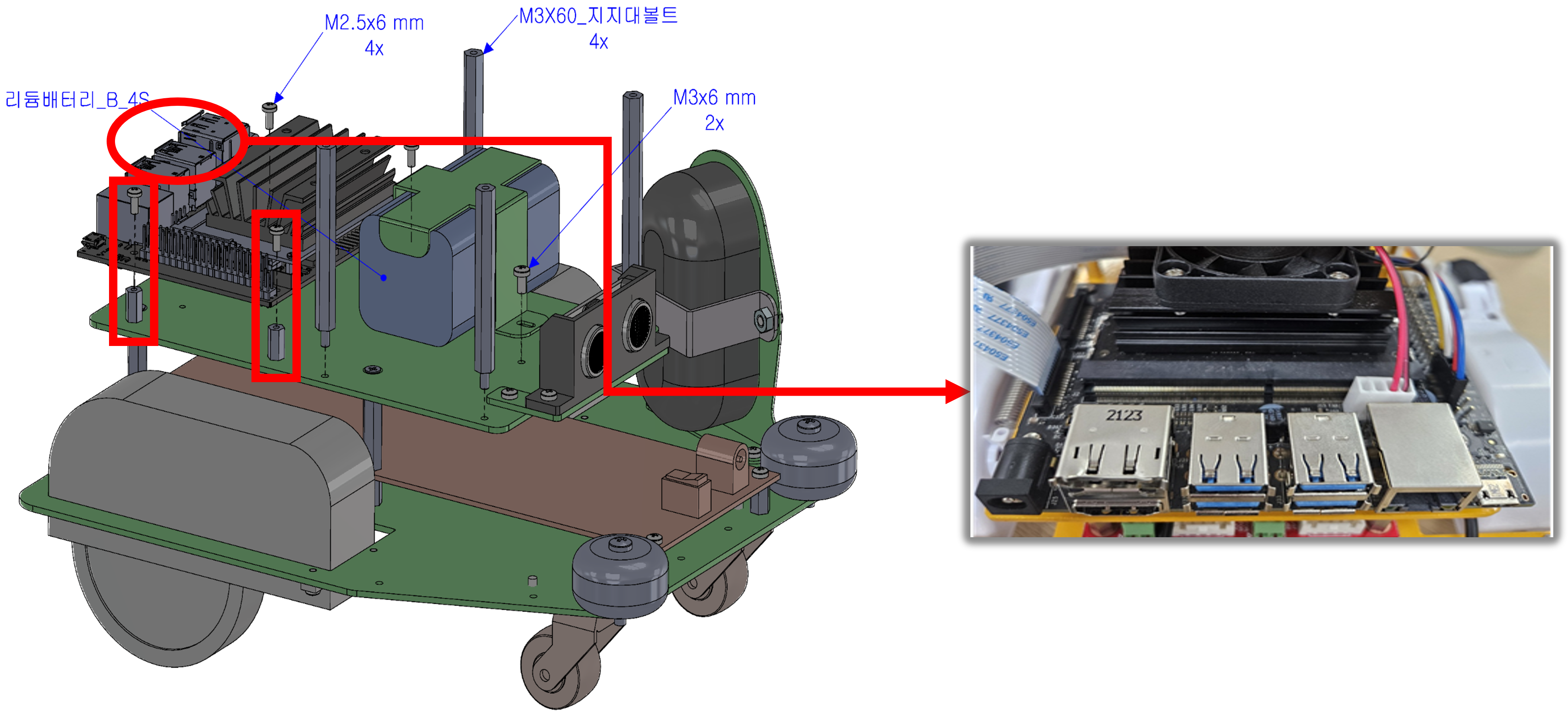

중간판 - 젯슨 나노 결합

  • 중간판 - 젯슨 나노 결합

    • 중간판 - 젯슨 나노를 M2.5 X 6mm 나사 4개로 결합

    • 결합 시 젯슨 나노의 USB 단자 부분이 밖으로 향하게 위치시키기

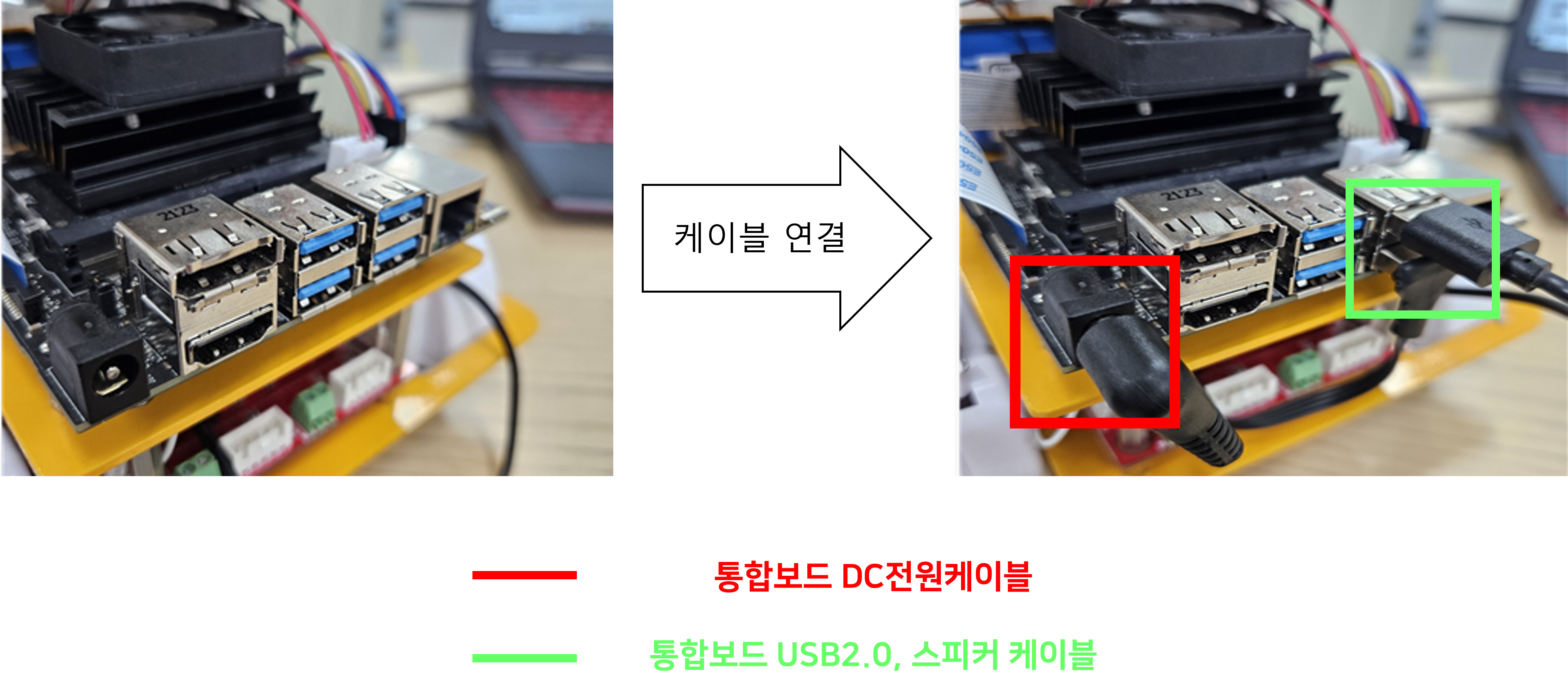

  • 그림의 설명처럼 통합보드에 연결된 케이블들을 젯슨 나노와 연결합니다.
