구동휠

  • 주의사항이 두 가지 있으니 잘 확인하여 조립하시길 바랍니다.

  • 제일 처음이 되는 부분인 만큼 실수하게 된다면 다음 부분 조립 시에 문제가 생길 수 있습니다.

구분법

  1. 아래에서 볼 때 오른쪽 구멍이 왼쪽 구멍보다 위쪽에 있습니다.

  2. 위쪽에서 볼 때 구동모터(우)가 오른쪽에 있어야 합니다. 아래쪽에서 볼 때 왼쪽입니다. 구동모터에 R, L로 오른쪽 왼쪽이 구분되어 있습니다.

필요 부품

바닥판 - 구동휠 조립

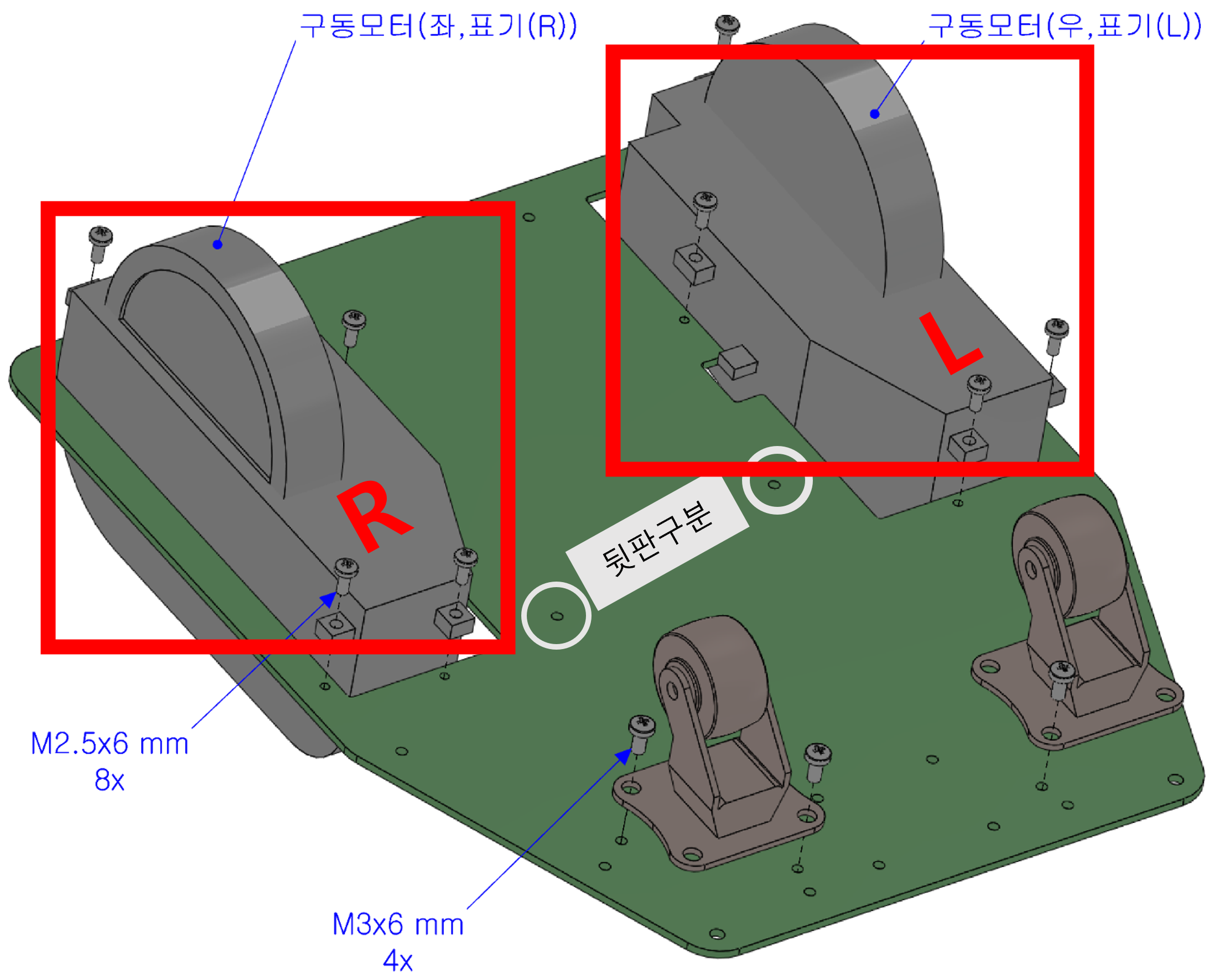

  • 구동휠 조립 (아랫면 기준)

    • 왼쪽 : 구동모터 R / 오른쪽 : 구동모터 L

    • M2.5 X 6mm 나사를 각 구동휠 마다 4개씩 사용하여 조립 (총 8개)
