케이블

디바이스들과 보드의 케이블 연결입니다.

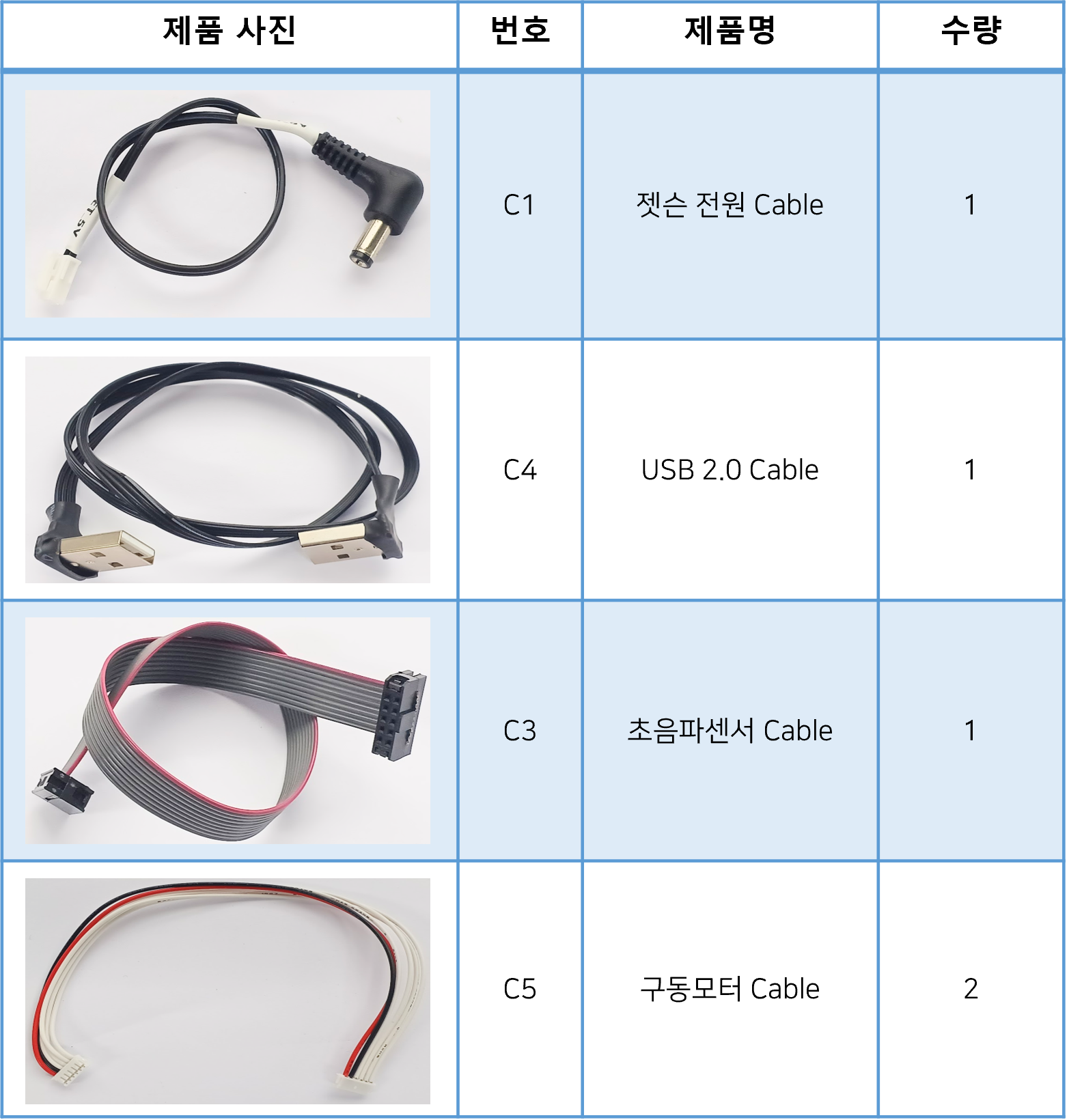

필요 부품

보드 - 디바이스 연결 모식도

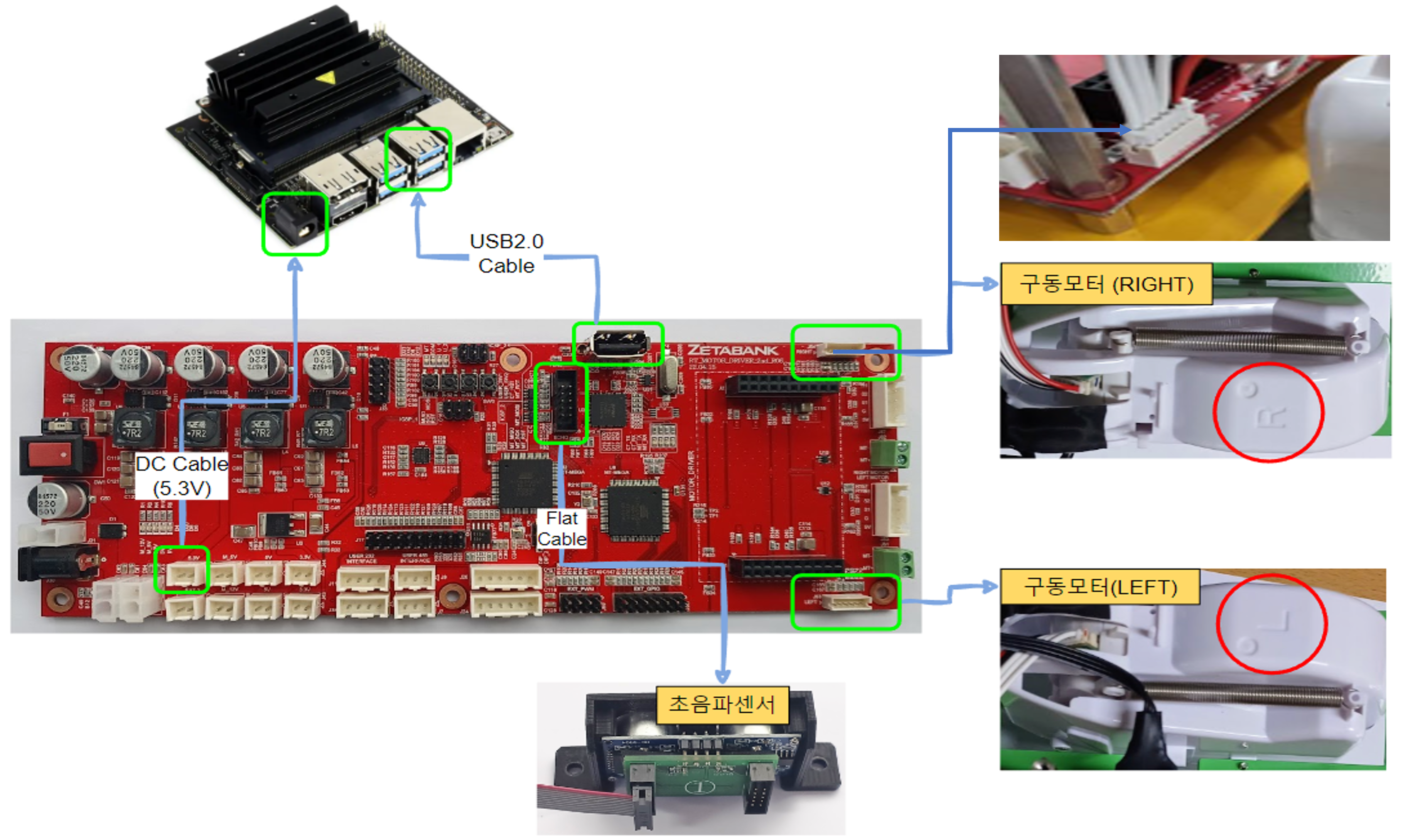

각 장치들이 보드와 어떻게 연결되어 있는지 보여줍니다.
케이블 연결 전 각 디바이스들이 배열 될 위치를 먼저 확인하세요.

보드 - 케이블 연결

보드 - 케이블 연결

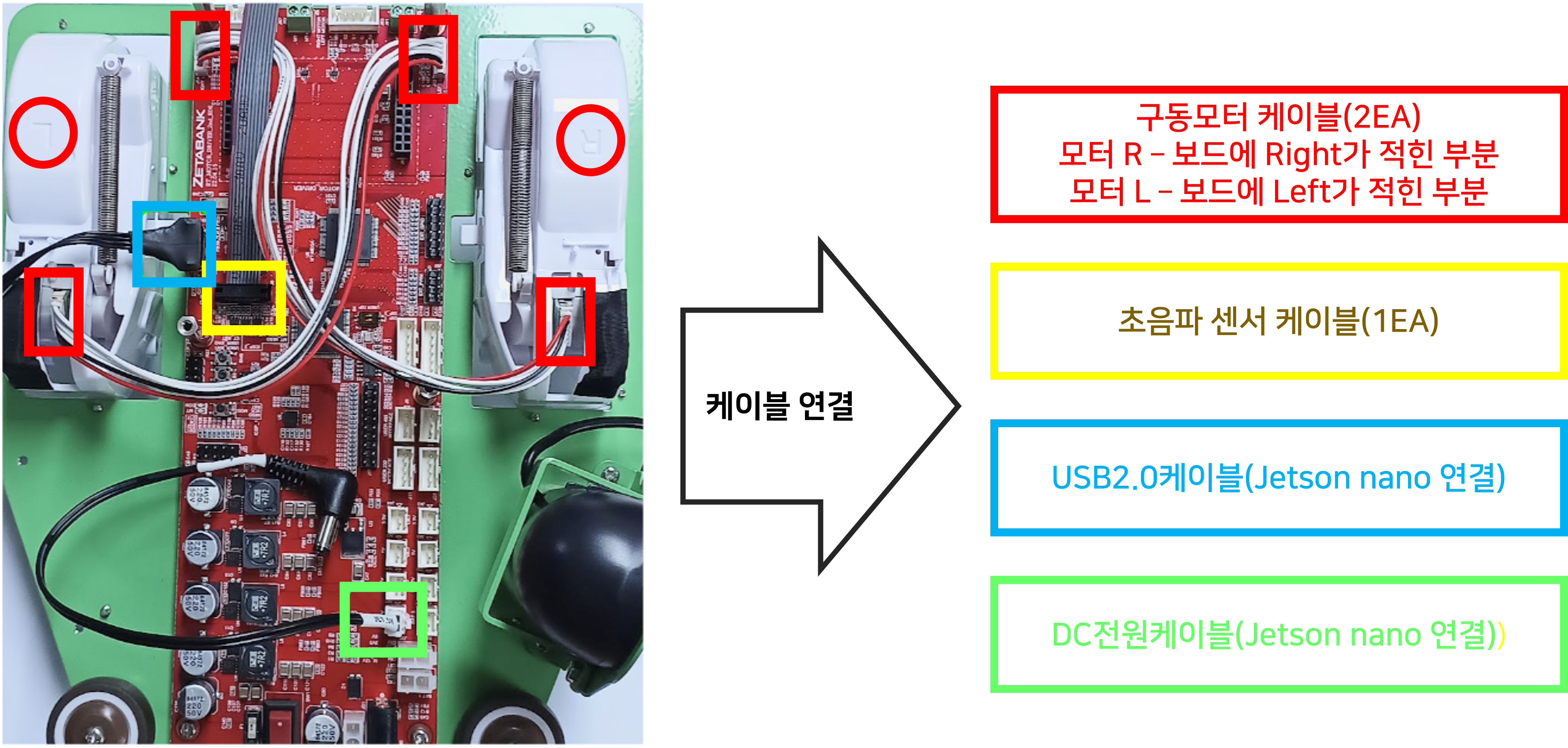

- 보드와 각 디바이스가 연결 된 상태를 보여줍니다.
- 전원을 분배하는 장소인 만큼 위치를 잘 확인하고 연결해야합니다.
- 모터의 경우 좌, 우 잘 확인하여 연결하기 바랍니다.
- 케이블 연결 후 지저분하지 않게 잘 정리해주세요.
